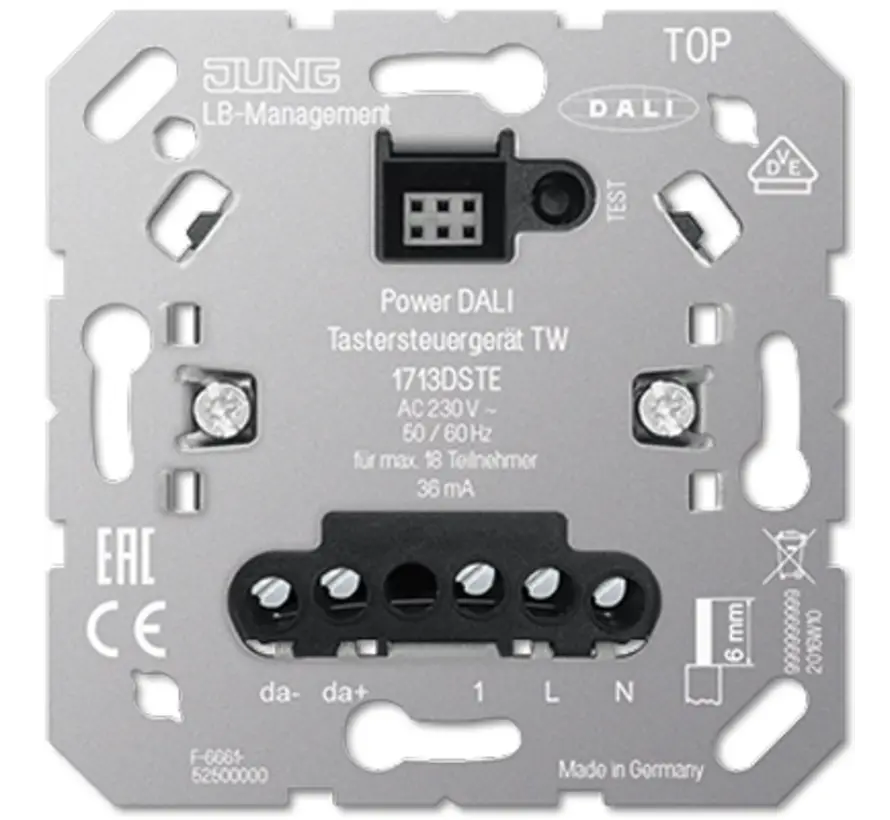

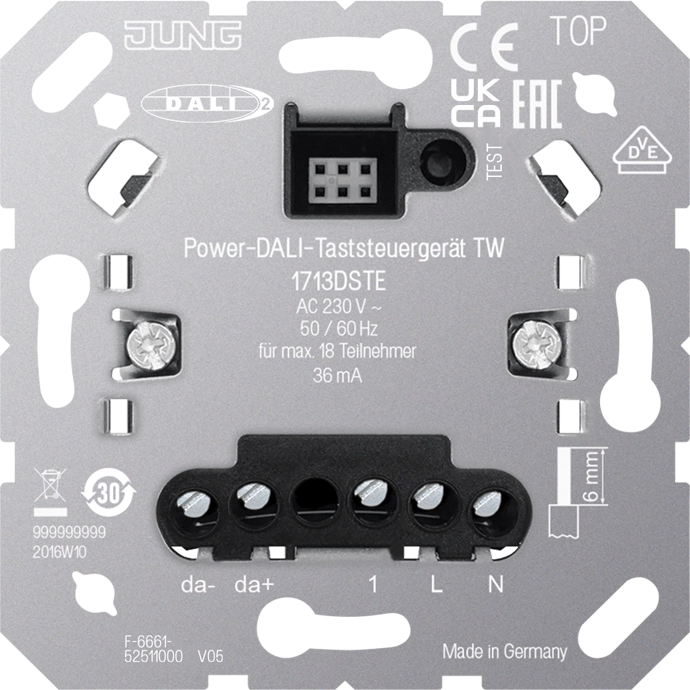

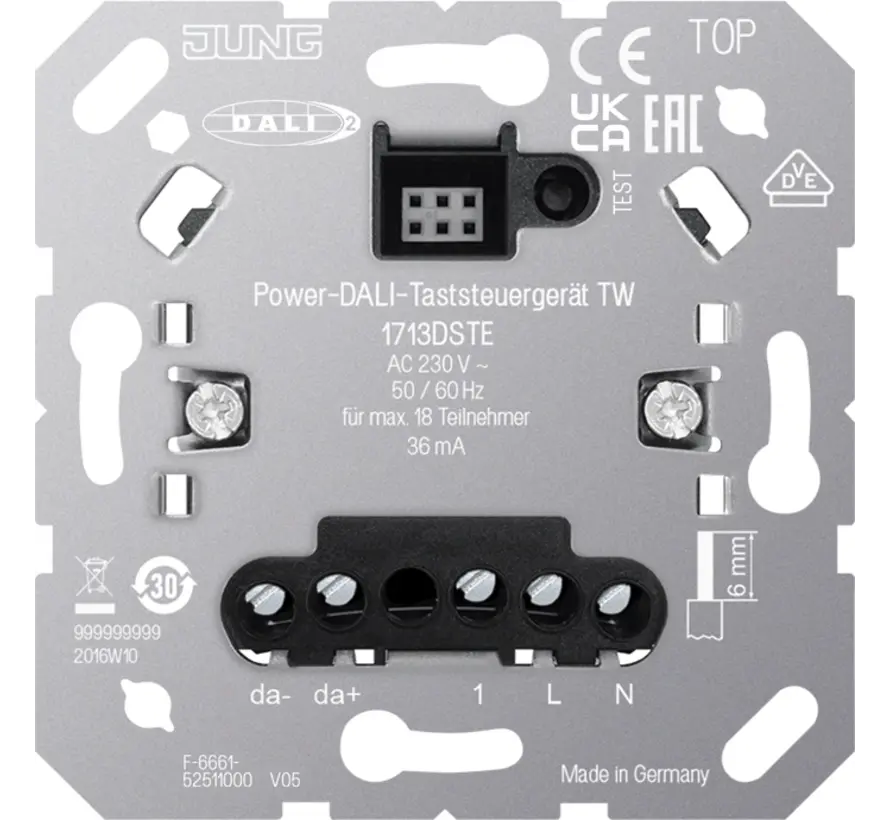

U kunt met de 1713 DSTE schakelen en de lichtsterkte-instellen voor lampen met DALI-interface.
Instellen van de kleurtemperatuur voor lampen met DALI Device Type 8 voor Tunable White volgens IEC 62386-209
Bedrijf met geschikt afdekking uit het LB Management
Als er meerdere automatische schakelaars aangestuurd worden, kan een DALI kan een DALI-taststuureenheid met max. vijf neventoestellen verbonden worden. Een parallelschakeling van meerdere DALI-taststuureenheden met automatische schakelaars of bewegings-/aanwezigheidsmelders is niet mogelijk.
Montage in inbouwdoos volgens DIN 49073
Producteigenschappen:
- DALI-voeding voor maximaal 18 deelnemers.
- Parallel schakelen van maximaal 4 DALI-stuurapparaten met de mogelijkheid maximaal 72 deelnemers te voeden.
- Opslaan van de minimale lichtsterkte, de koudste en de warmste kleurtemperatuur.
- Inschakelen met de laatst ingestelde lichtsterkte/kleurtemperatuur of opgeslagen inschakellichtsterkte/kleurtemperatuur.

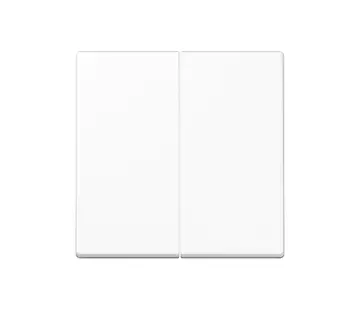

- Met stuurafdekking 2-voudig: instelling van de kleurtemperatuur met rechter tuimelschakelaar.
- Testbedrijf voor functionele controle
Documentatie
- Jung 1713DSTE dali dimmer handleiding
Technische specificaties
Nom. spanning: 230 Volt (V)
Montagewijze: Inbouw (stucwerk)
Bedieningswijze: Toets
Frequentie: 50 - 60 Hertz
Lichtwaardegeheugen: Ja
Ingang voor nevenunit: Ja
Stuurstroom: 60 Milliampère (mA)
Geschikt voor toepassing met bewegingsmelder: Ja
Geschikt voor toepassing met RF-drukker: Nee
Geschikt voor toepassing met IR-drukker: Nee
Geschikt voor toepassing met aanwezigheidsmelder: Ja
Geschikt voor toepassing met drukker: Ja
Geschikt voor toepassing met tijdschakelaar/timer: Ja
Type dimming: DALI
Dimbaar 1-10 V: Nee
Dimbaar DALI: Ja
Dimming fabrikantspecifiek: Nee
Dimbaar Touch and Dim: Nee
Dimbaar met push-button: Nee
Dimbaar DSI: Nee
Min. diepte van de inbouwdoos: 38 Millimeter (mm)
1713DSTE
