Bedoeld gebruik het schakelen en dimmen van verlichting.
Gebruiken in combinatie met een geschikte afdekking (dimmerknop tast systeem 2019) uit een gewenste serie.
Montage in een standaard inbouwdoos volgens DIN 49073.
Producteigenschappen
- Apparaat werkt volgens het fasenaansnijdings of faseafsnijdings principe
- Automatische of handmatige instelling van het bij de last passende dimprincipe
- Weergave van de ingestelde bedienmodus via led
- Apparaat kan eventueel zonder N-leider worden gebruikt
- Inschakelen via lampsparende softstart
- Inschakelen met de laatst ingestelde lichtsterkte of opgeslagen inschakellichtsterkte
- Inschakellichtsterkte kan permanent worden opgeslagen
- Minimale lichtsterkte kan permanent worden opgeslagen
- Elektronische kortsluitbeveiliging met permanente afschakeling ten laatste na 7 seconden
- Elektronische overtemperatuurbeveiliging
- Testbedrijf voor functionele controle
Aansluiting van neventoestellen of pulsdrukkers mogelijk, hiermee kan een zogenoemde
wissel/hotel schakeling gemaakt worden waardoor de dimmer op meerdere plaatsen te bedienen is.
Technische gegevens:

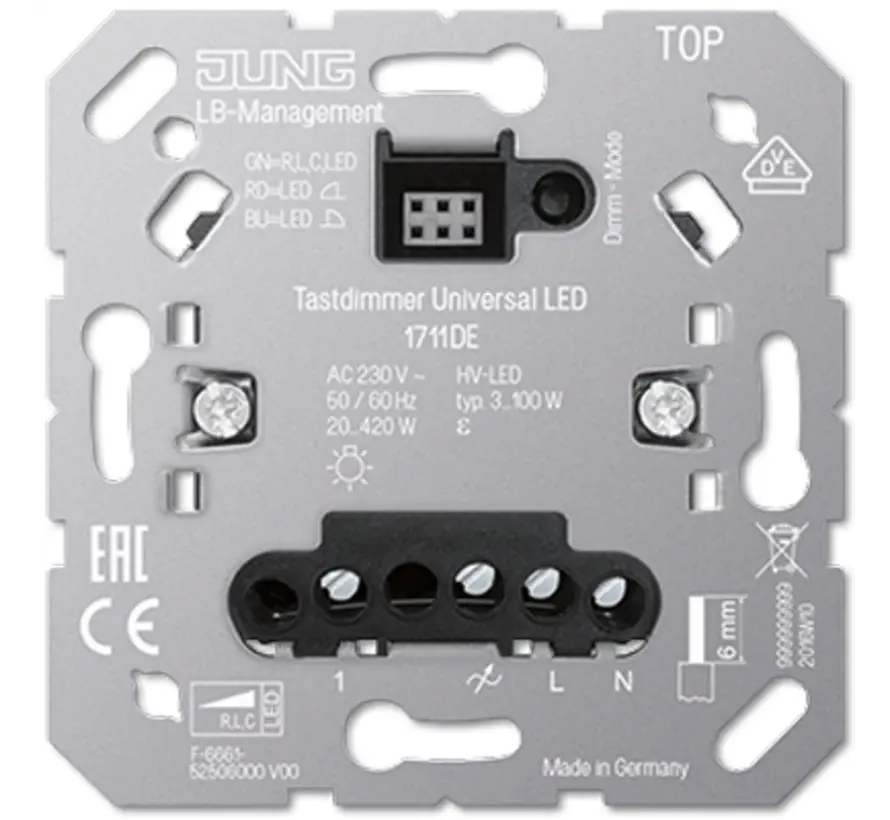

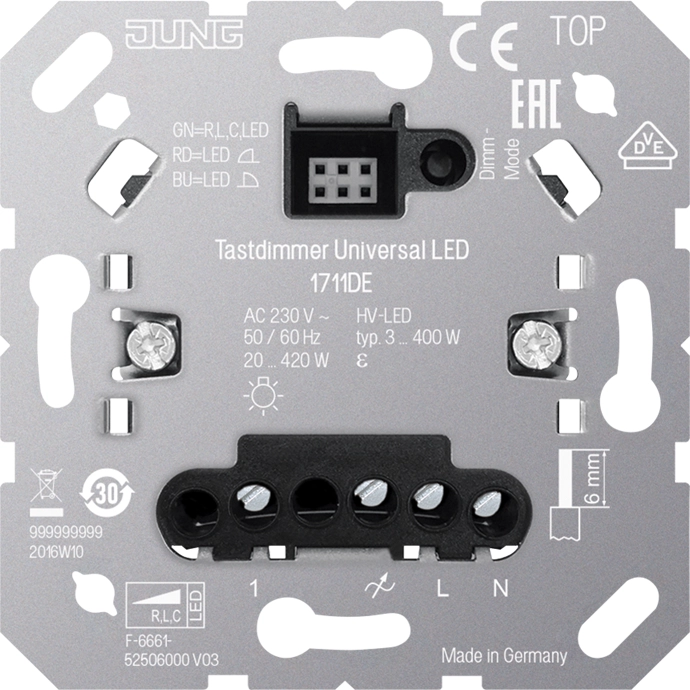

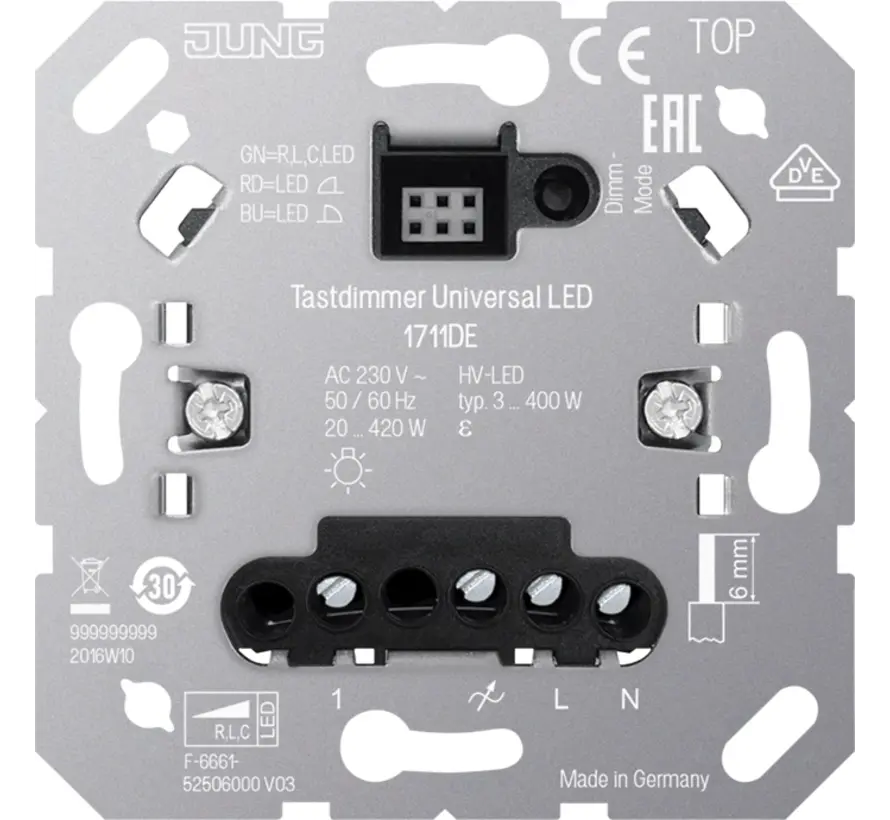

Type: 1711DE
Nominale spanning: AC 230 V~
Netfrequentie: 50/60 Hz
Stand-by-vermogen afhankelijk van de afdekking: ca. 0,1 ... 0,5 W
Vermogensverlies: ca. 4 W
Omgevingstemperatuur: ?5 ... +45 °C
Belasting bij 25 °C
Gloeilampen: 20 ... 420 W
HV-halogeenlampen: 20 ... 420 W
Elektronische trafo’s: 20 ... 420 W
Elektronische trafo’s met LV-led: typ. 20 ... 100 W
Inductieve trafo’s: 20 ... 420 VA
Inductieve trafo’s met LV-led: typ. 20 ... 100 VA
HV-ledlampen dimbaar: typ. 3 ... 100 W
Spaarlampen dimbaar: typ. 3 ... 100 W
Bedieningsmodus led faseafsnijding: aansluitvermogen voor HV-led-lampen typ. 3 ... 200 W, elektronische trafo's met NV-led typ. 20 ... 200 W.
Ohms-capacitief: 20 ... 420 W
Capacitief-inductief: niet toegestaan
Ohms-inductief: 20 ... 420 VA
Ohms en HV-led: typ. 3 ... 100 W
Ohms en spaarlampen: typ. 3 ... 100 W
Aansluiting: schroefklemmen
massief:
1 x 0,5 ... 4,0 mm²
2 x 0,5 ... 2,5 mm²
soepel zonder adereindhuls:
1 x 0,5 ... 4,0 mm²
2 x 0,5 ... 2,5 mm²
soepel met adereindhuls:
1 x 0,5 ... 4,0 mm²
2 x 0,5 ... 1,5 mm²
Aantal toegestane neventoestellen:
Neventoestel 2-draads: 1720NE: onbegrensd
Neventoestel 3-draads : 1723NE: (10 stuks max)
Draai neventoestel 3-draads: 1733DNE: : (10 stuks max)
Impulsdrukker: 531EU : onbegrensd
Totale lengte kabel nevenaansluiting: max. 100 m
Totale lengte lastkabel: max. 100 m
Keurmerk: VDE
Documentatie
- Jung 1711DE tastdimmer handleiding
Montagewijze: Inbouw (stucwerk)
Samenstelling: Basiselement
Bedieningswijze: Druktoets
Halogeenvrij: Ja
Aansluitwijze: Schroefklem
Frequentie: 50 - 60 Hertz
Type belasting: Universeel
Bevestigingswijze: Klauw-/schroefbevestiging
Lichtwaardegeheugen: Ja
Ingang voor nevenunit: Ja
Seriedimmer: Nee
Geschikt voor toepassing met bewegingsmelder: Ja
Geschikt voor toepassing met RF-drukker: Ja
Geschikt voor toepassing met IR-drukker: Nee
Geschikt voor toepassing met aanwezigheidsmelder: Ja
Geschikt voor toepassing met drukker: Ja
Geschikt voor toepassing met tijdschakelaar/timer: Ja
Nom. vermogen: 20 - 420 Voltampère
Nom. spanning: 230 Volt
Aderdoorsnede: 0,5 - 4 Vierkante millimeter
Dimbaar faseafsnijding: Ja
Dimbaar faseaansnijding: Ja
Min. diepte van de inbouwdoos: 32 Millimeter (mm)
App besturing via Bluetooth: Nee
