Bedoeld gebruik het schakelen en dimmen van verlichting.
Gebruiken in combinatie met een geschikte afdekking (dimmerknop tast systeem 2019) uit een gewenste serie.
Montage in een standaard inbouwdoos volgens DIN 49073.
Producteigenschappen
- Apparaat werkt volgens het fasenaansnijdings of faseafsnijdingsprincipe
- Automatische of handmatige instelling van het bij de last passende dimprincipe
- Weergave van de ingestelde bedienmodus via led
- Apparaat kan eventueel zonder N-leider worden gebruikt
- Inschakelen via lampsparende softstart
- Inschakelen met de laatst ingestelde lichtsterkte of opgeslagen inschakellichtsterkte
- Inschakellichtsterkte kan permanent worden opgeslagen
- Minimale lichtsterkte kan permanent worden opgeslagen
- Elektronische kortsluitbeveiliging met permanente afschakeling ten laatste na 7 seconden
- Elektronische overtemperatuurbeveiliging
- Testbedrijf voor functionele controle
- Uitbreiding van het vermogen is mogelijk met vermogensuitbreiders.
Technische gegevens:

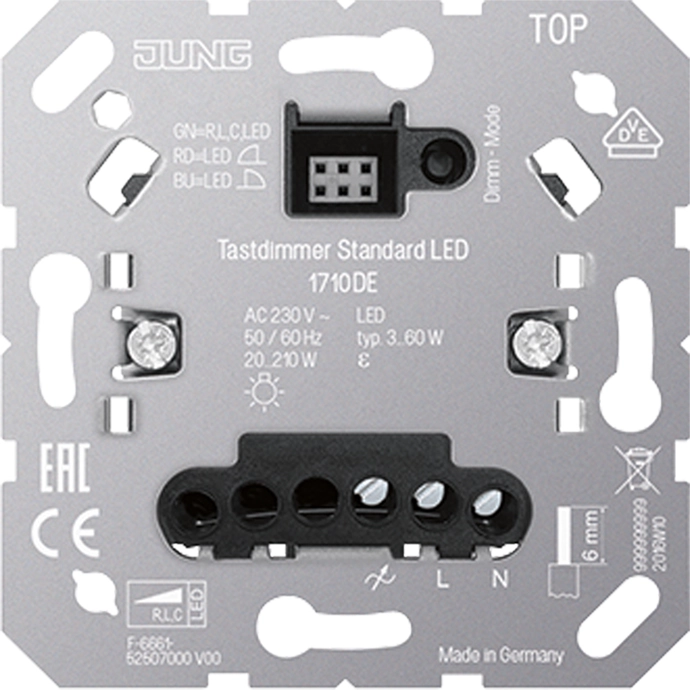

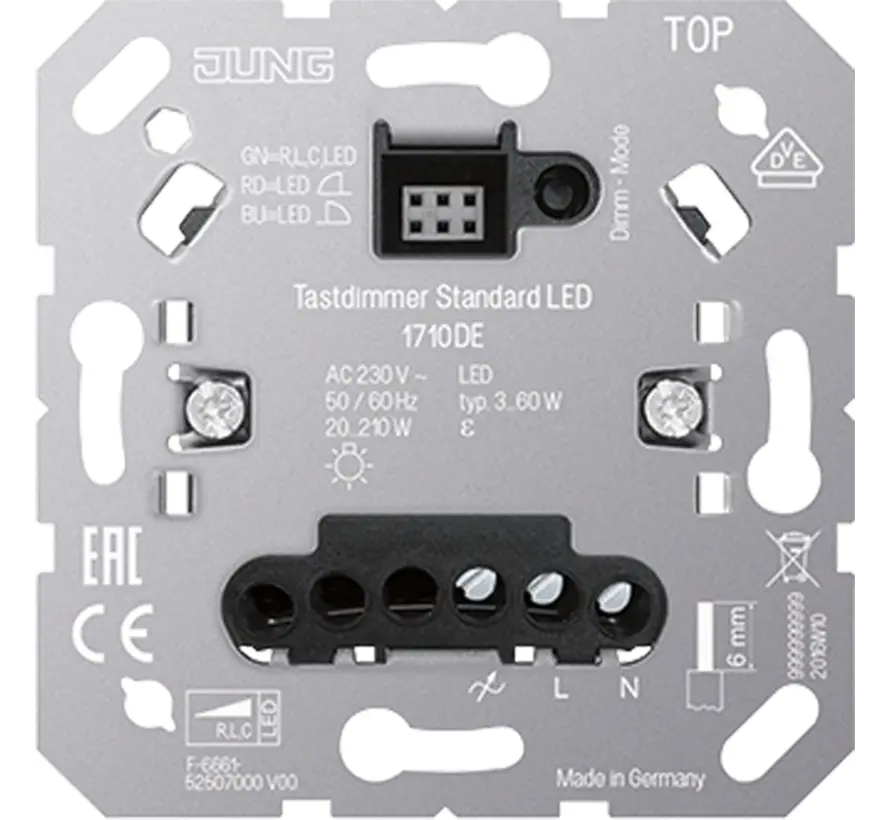

Type: 1710DE
Nominale spanning: AC 230 V~
Netfrequentie: 50/60 Hz
Vermogensverlies: ca. 2 W
Omgevingstemperatuur: ?5 ... +45 °C
Belasting bij 25 °C
Gloeilampen: 20 ... 210 W
HV-halogeenlampen: 20 ... 210 W
Elektronische trafo’s: 20 ... 210 W
Elektronische trafo’s met LV-led: typ. 20 ... 60 W
Inductieve trafo’s: 20 ... 210 VA
Inductieve trafo’s met LV-led: typ. 20 ... 60 VA
HV-ledlampen dimbaar: typ. 3 ... 60 W
Spaarlampen dimbaar: typ. 3 ... 60 W
Bij instelling "Led-faseafsnijding" verdubbelt zich het aansluitvermogen voor HV-led-lampen en elektronische trafo's met NV-led.
Ohms-capacitief: 20 ... 210 W
Capacitief-inductief: niet toegestaan
Ohms-inductief: 20 ... 210 VA
Ohms en HV-led: typ. 3 ... 60 W
Ohms en spaarlampen: typ. 3 ... 60 W
Aansluiting: schroefklemmen
massief:
1 x 0,5 ... 4,0 mm²
2 x 0,5 ... 2,5 mm²
soepel zonder adereindhuls:
1 x 0,5 ... 4,0 mm²
2 x 0,5 ... 2,5 mm²
soepel met adereindhuls:
1 x 0,5 ... 4,0 mm²
2 x 0,5 ... 1,5 mm²
Totale lengte lastkabel: max. 100 m
Documentatie
- Jung 1710DE tastdimmer handleiding
Montagewijze: Inbouw (stucwerk)
Samenstelling: Basiselement
Bedieningswijze: Druktoets
Halogeenvrij: Ja
Aansluitwijze: Schroefklem
Frequentie: 50 - 60 Hertz
Type belasting: Universeel
Bevestigingswijze: Klauw-/schroefbevestiging
Lichtwaardegeheugen: Ja
Ingang voor nevenunit: Nee
Seriedimmer: Nee
Geschikt voor toepassing met bewegingsmelder: Ja
Geschikt voor toepassing met RF-drukker: Ja
Geschikt voor toepassing met IR-drukker: Nee
Geschikt voor toepassing met aanwezigheidsmelder: Ja
Geschikt voor toepassing met drukker: Ja
Geschikt voor toepassing met tijdschakelaar/timer: Ja
Nom. vermogen: 20 - 210 Voltampère
Nom. spanning: 230 Volt
Aderdoorsnede: 0,5 - 4 Vierkante millimeter
Dimbaar faseafsnijding: Ja
Dimbaar faseaansnijding: Ja
Min. diepte van de inbouwdoos: 32 Millimeter (mm)
App besturing via Bluetooth: Nee
1710DE
