Nominale spanning: AC 230 V
Netfrequentie: 50/60 Hz
Stand-by-vermogen: ca. 0,25 W
Vermogensverlies: ca. 4 W
Omgevingstemperatuur: ?5 ... +45 °C
Belasting bij 25 °C
Gloeilampen: 20 ... 400 W
HV-halogeenlampen: 20 ... 400 W
Elektronische trafo’s: 20 ... 400 W
Elektronische trafo’s met LV-led: 20 ... 100 W
Inductieve trafo’s: 20 ... 400 VA
Inductieve trafo’s met LV-led: 20 ... 100 VA
HV-ledlampen: typ. 3 ... 100 W
Spaarlampen: typ. 3 ... 100 W
Bij gebruik met nulleider of bij gebruiker
zonder nulleider in de bedieningsmodus led
faseafsnijding: aansluitvermogen voor HVledlampen typ. 3 ... 200 W, elektronische
trafo’s met NVLED typ. 20 ... 200 W.
Ohms-capacitief: 20 ... 400 W
Capacitief-inductief: niet toegestaan
Ohms-inductief: 20 ... 400 VA
Ohms en HV-led: typ. 3 ... 100 W
Ohms en spaarlampen: typ. 3 ... 100 W
Bediening zonder nulleider in de
bedienmodus R,L,C,LED: Ohms-inductieve
menglast: maximaal 50 % aandeel ohmse
last. Anders is verkeerd inmeten mogelijk.
Bediening zonder nulleider: minimale last 50
W. Geldt niet voor laste met HV-led- en
spaarlampen.
Bij gebruik van niet dimbare ledlampen dient
de nulleider aangesloten te worden.
Aansluiting: schroefklemmen
massief: 1 x 0,5 ... 4,0 mm² 2 x 0,5 ... 2,5 mm²
soepel zonder adereindhuls: 1 x 0,5 ... 4,0 mm² 2 x 0,5 ... 2,5 mm²
soepel met adereindhuls: 1 x 0,5 ... 4,0 mm²2 x 0,5 ... 1,5 mm²
Aantal toegestane neventoestellen
Neventoestel 2-draads: 1720 NE onbegrensd
Neventoestel 3-draads 1723 NE: 5
Impulsdrukker: onbegrensd
Totale lengte kabel nevenaansluiting: max. 100 m
Totale lengte lastkabel: max. 100 m

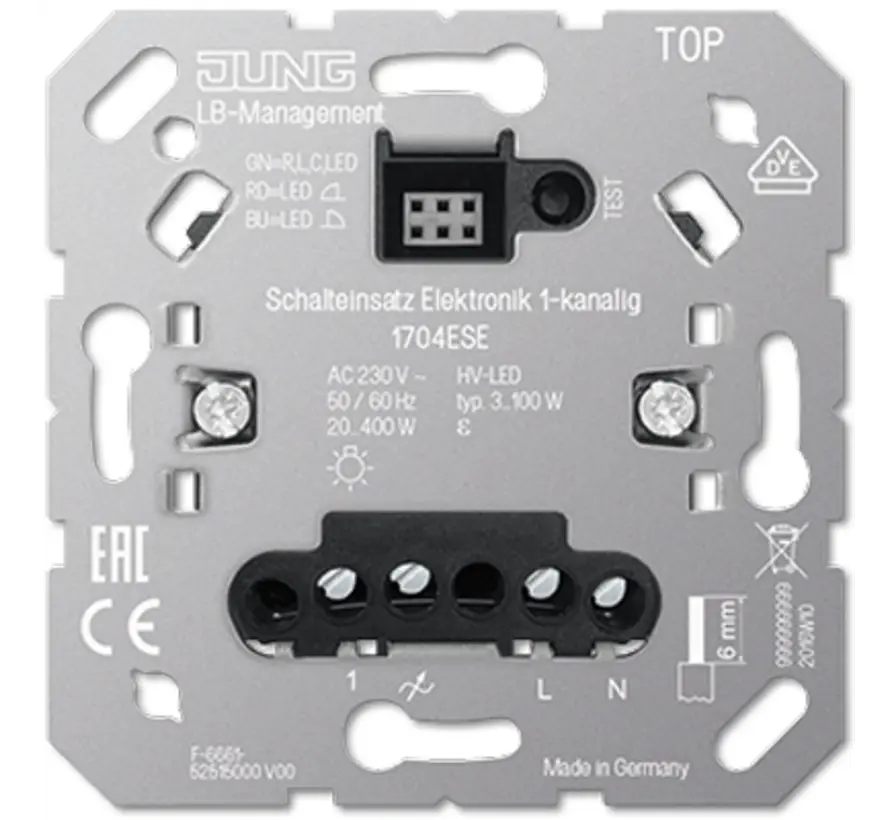

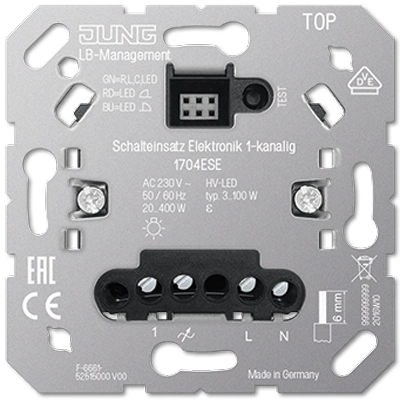

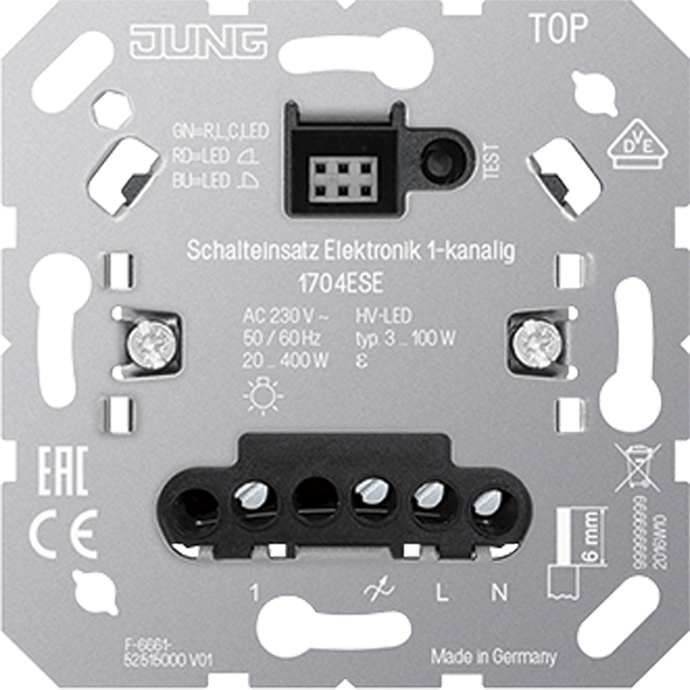

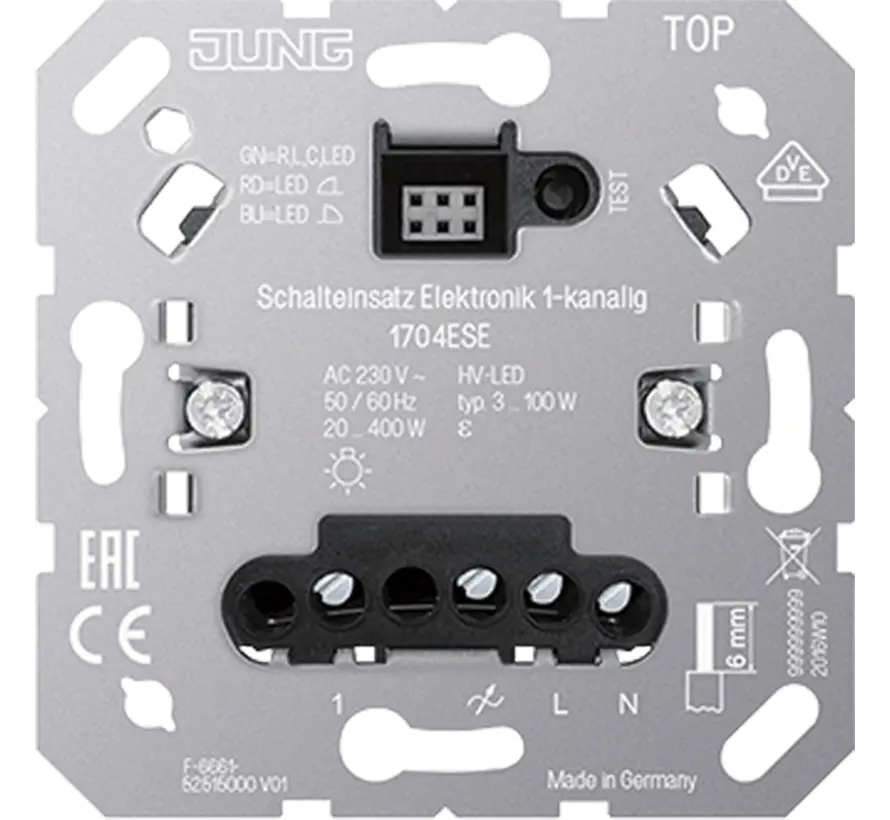

Type: 1704ESE
Documentatie
- Jung 1704ESE schakeleenheid handleiding
Nom. spanning: 230 Volt (V)
Montagewijze: Inbouw (stucwerk)
Samenstelling: Basiselement
Model: Tronic
Nom. (meet)stroom: 16 Ampère (A)
Type belasting: Overig
Bevestigingswijze: Klauw-/schroefbevestiging
Ingang voor nevenunit: Ja
Geschikt voor toepassing met bewegingsmelder: Ja
Geschikt voor toepassing met RF-drukker: Ja
Geschikt voor toepassing met IR-drukker: Nee
Geschikt voor toepassing met aanwezigheidsmelder: Ja
Geschikt voor toepassing met drukker: Ja
Geschikt voor toepassing met tijdschakelaar/timer: Ja
Schakelvermogen: 3 - 400 Watt
Min. diepte van de inbouwdoos: 32 Millimeter (mm)
1704ESE
