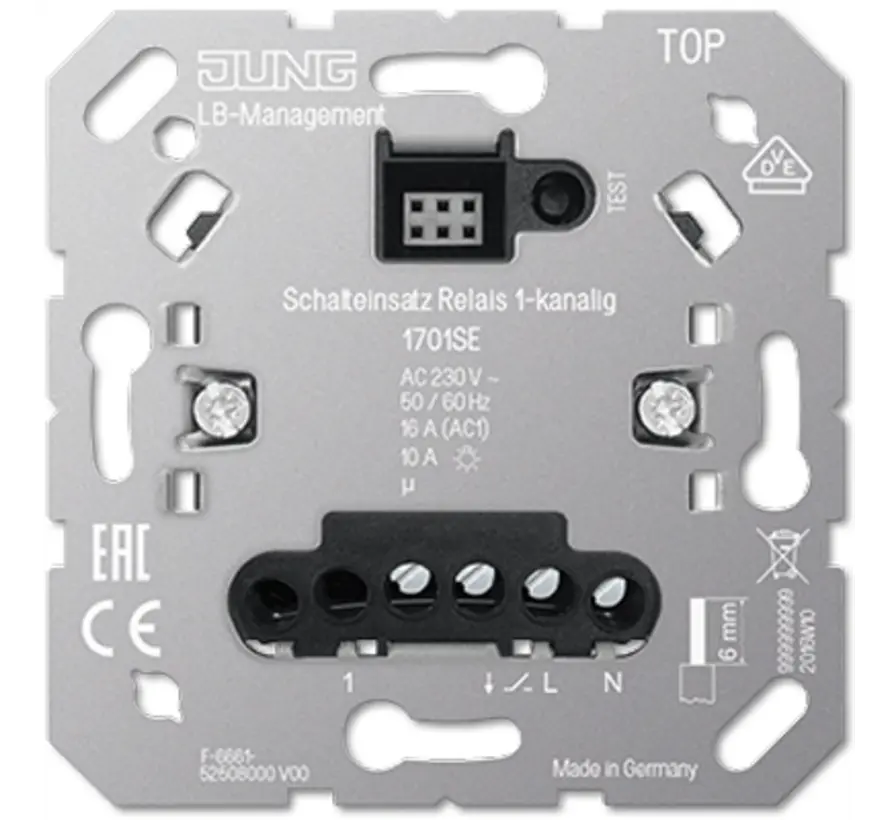

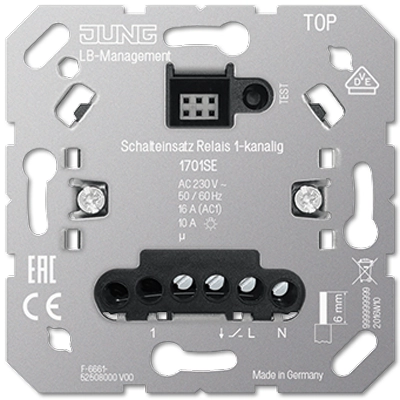

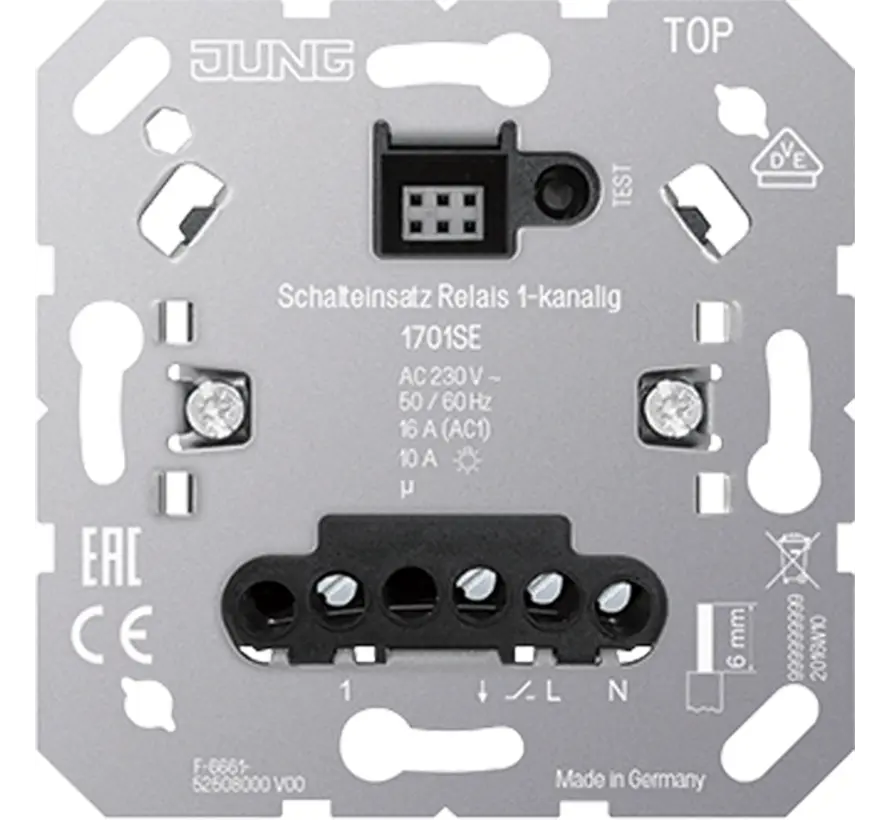

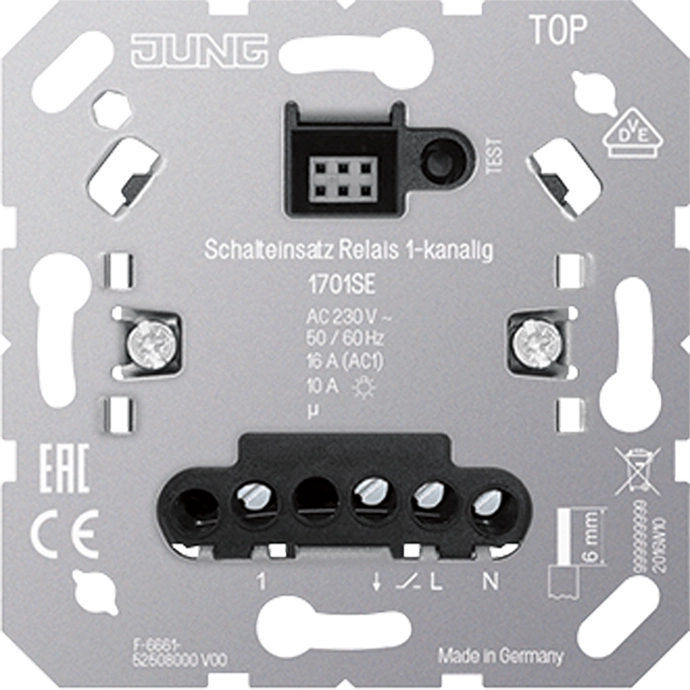

Relaiseenheid 1-kanaals voor het schakelen van verlichting. Gebruiken in combinatie met een geschikte afdekking uit een gewenste serie. Montage in een standaard inbouwdoos volgens DIN 49073.
Geschikt voor het aansluiten van neventoestellen. Nalooptijd is instelbaar.
Technische gegevens:
Type: 1701SE
Nominale spanning: AC 230 V~
Netfrequentie: 50/60 Hz
Stand-by-vermogen afhankelijk van de afdekking: ca. 0,1 ... 0,5 W
Schakelstroom bij 35 °C
Ohms: 16 A (AC1)
min. schakelstroom AC: 100 mA
Belasting:
Gloeilampen: 2300 W
HV-halogeenlampen: 2300 W
Elektronische trafo’s: 1500 W
Inductieve trafo’s: 1000 VA
HV-ledlampen: typ. 500 W
Spaarlampen: typ. 500 W
Fluorescentielampen niet gecompenseerd: 1200 VA
Schakelstroom motoren: 6 A
Capacitieve last: 920 VA (115 µF)
Aansluiting: schroefklemmen
massief: 1 x 0,5 ... 4,0 mm²
2 x 0,5 ... 2,5 mm²
soepel zonder adereindhuls: 1 x 0,5 ... 4,0 mm²
2 x 0,5 ... 2,5 mm²
soepel met adereindhuls: 1 x 0,5 ... 4,0 mm²
2 x 0,5 ... 1,5 mm²
Omgevingstemperatuur: ?25 ... +45 °C
Opslag-/transporttemperatuur: ?20 ... +70 °C
Aantal toegestane neventoestellen
Neventoestel 2-draads: 1720 NE onbegrensd
Neventoestel 3-draads 1723 NE: 5
Impulsdrukker: onbegrensd
Nalooptijd: zonder, 1 min, 5 min, 30 min, 60 min
Documentatie
- Jung 1701SE relaiseenheid handleiding
Nom. spanning: 230 Volt (V)
Montagewijze: Inbouw (stucwerk)
Samenstelling: Basiselement
Model: Relais
Nom. (meet)stroom: 16 Ampère (A)
Frequentie: 50 - 60 Hertz
Type belasting: Universeel
Bevestigingswijze: Klauw-/schroefbevestiging
Ingang voor nevenunit: Ja
Geschikt voor toepassing met bewegingsmelder: Ja
Geschikt voor toepassing met RF-drukker: Ja
Geschikt voor toepassing met IR-drukker: Nee
Geschikt voor toepassing met aanwezigheidsmelder: Ja
Geschikt voor toepassing met drukker: Ja
Geschikt voor toepassing met tijdschakelaar/timer: Ja
Schakelvermogen: 2300 Watt
